3.1.Préparation
Connecter une LED à un connecteur pour capteur/LED/buzzer
Vous aurez besoin de les connecter à la carte d’extension en utilisant un câble de connexion pour capteur à 3 fils.

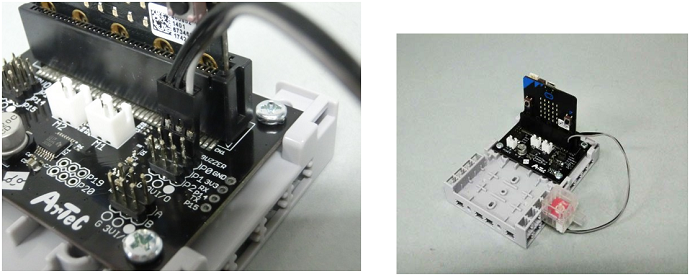

Utilisez le connecteur P0 pour la LED.

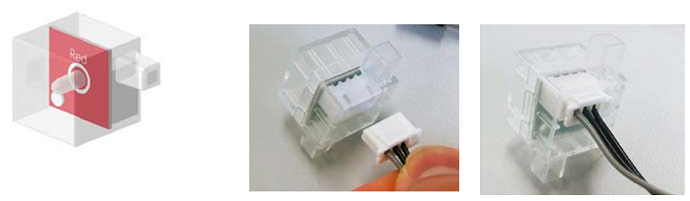

Branchez la câble de votre LED sur P0 de façon à ce que le fils gris du câble soit du côté du rond blanc.
3.2.Programmer
Nous allons à présent programmer une LED pour s’allumer.
① Faire apparaître les blocs avancés

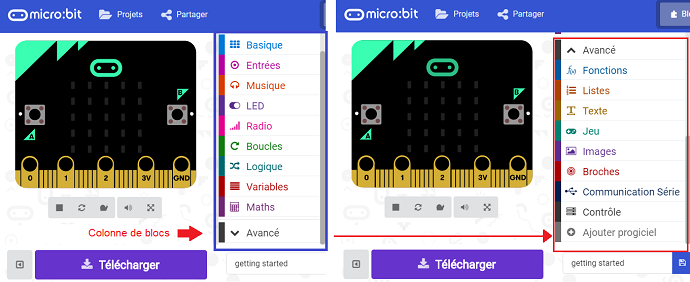

Cliquez sur “Advanced” dans la colonne de blocs pour dérouler la liste des blocs disponibles :
② Créer le programme

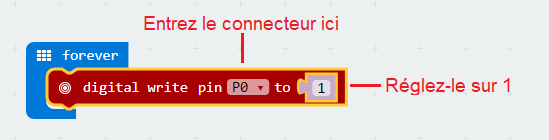

Glissez un bloc “forever” de la section “Basic” et un bloc “digital write pin” de la section “Pins”, puis associez-les comme montré ci-dessous.
③ Transférer et tester le programme

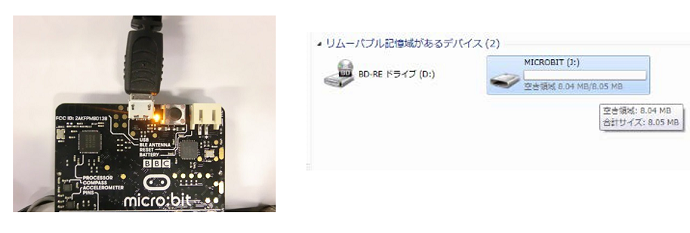

Utilisez un câble USB pour connecter votre carte micro:bit BBC à votre PC. Il sera reconnu comme un périphérique de mémoire USB nommé MICROBIT.

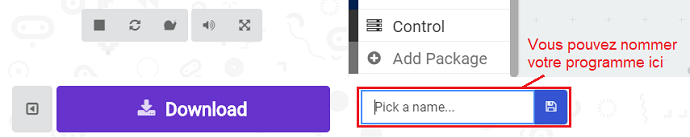

Cliquez sur le bouton Download montré ci-dessous pour télécharger votre programme. Copier le fichier téléchargé sur le périphérique USB MICROBIT lancera le programme et allumera la LED.

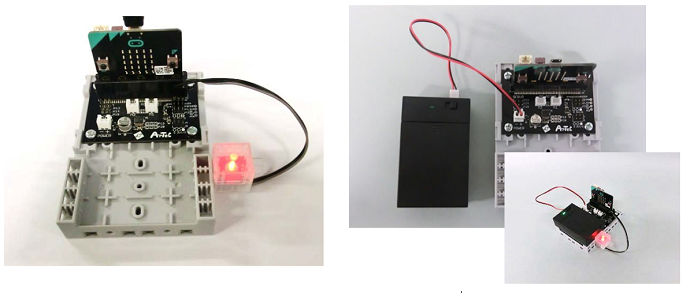

★ Même si votre PC alimente la carte micro:bit quand elle est branchée avec un câble USB, dès que le câble est déconnecté, une batterie doit être branchée sur le connecteur POWER pour l’alimenter.

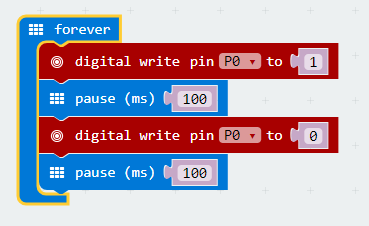

Créez le programme ci-dessous pour faire clignoter vos LED.
